Предназначен для автоматического регулирования температуры в системах централизованного горячего водоснабжения отдельных зданий и обслуживающих комплексов зданий различного назначения. Корпус и крышка регулятора изготовлены из бронзы Бр О3Ц7С5Н1 ГОСТ 613-79.
|
Диаметр условного прохода, DN, мм |
20; 25; 32 |
|
Зона пропорциональности, °C, не более |
10 |
|
Зона нечувствительности,°C, не более |
3 |
|
Условное давление среды PN, МПа, не более |
1 |
|
Регулируемая среда – водопроводная вода с температурой до °C |
95 |
|
Постоянная времени, с, не более |
100 |
|
Относительная протечка, %, не более от KN |
4 |
|
Условное обозначение |
Исполнение |
Код ОКП 42 1883 |
DN, мм |
Значение
фиксированной настройки |
KN, м³/ч |
Номинальный ход клапана, мм |
Масса, кг, не более |
|
РТЦГВ-20 |
Обыкновенное |
0151 10 |
20 |
50, 60, 75 |
4 |
4 |
3 |
|
Экспортное |
0152 09 |
||||||
|
РТЦГВ-25 |
Обыкновенное |
0153 08 |
25 |
6 |
2,8 |
||
|
Экспортное |
0154 07 |
||||||
|
РТЦГВ-32 |
Обыкновенное |
0155 06 |
32 |
10 |
2,7 |
Допустимая температурная перегрузка 130°C в течение не более 10 мин. В качестве терморегулирующего элемента используется датчик температуры с твёрдым наполнителем типа ТДМ.
Пример записи при заказе регулятора с диаметром условного прохода 32 мм, со значением фиксированной настройки 50°С, с комплектом ЗИП: «Регулятор температуры РТЦГВ-32-50, код 42 1883 0155 06 ТУ 25-7301.0022-87».
При необходимости замены датчиков, датчики можно заказать отдельно.
* По спецзаказу изделия могут комплектоваться датчиками с другими фиксированными температурами настройки.
Пример записи обозначения датчика исполнения 6 с температурой фиксированной настройки 60°С при его заказе: «Датчик температуры ТД6М-60 ТУ 25-7617.0001-91».

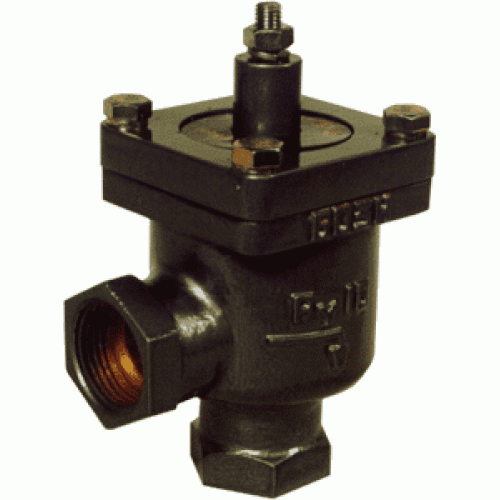

Регулятор температуры РТЦГВ
- Код товара: РТЦГВ
- Доступность: На складе
-
0.00 р.
